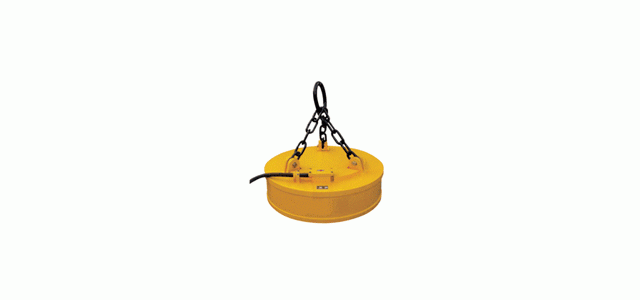

点击图片查看原图
１、采用独特的磁路设计，线圈采用铝线，线圈的保护板采用耐磨性能好的高锰板、自重轻，起吊能力大。
２、结构简单，安全可靠，适用于各类起重设备。
３、除采用定电压外，还可采用强励磁方式。既能提高起重能力，又提高经济效益。
４、适用于搬运铸铁锭，钢球入各种废钢。
| 型号 | MW5-70L/1 | MW5-80L/1 | MW5-90L/1 | MW5-110L/1 | MW5-120L/1 | MW5-130L/1 | MW5-150L/1 | MW5-165L/1 | MW5-180L/1 | MW5-210L/1 | MW5-240L/1 | ||
| 外 形 尺 寸 |
A | m | 700 | 80 | 900 | 1100 | 1200 | 1300 | 1500 | 1650 | 1800 | 2100 | 2400 |
| B | 850 | 80 | 1090 | 1140 | 1100 | 1240 | 1250 | 1590 | 1490 | 1860 | 2020 | ||
| C | 160 | 160 | 200 | 220 | 220 | 250 | 350 | 370 | 370 | 400 | 450 | ||
| D | 90 | 90 | 125 | 150 | 150 | 175 | 210 | 230 | 230 | 250 | 280 | ||
| E | 32 | 30 | 40 | 50 | 45 | 60 | 60 | 75 | 75 | 80 | 90 | ||
| 自重 | Kg | 500 | 620 | 810 | 1350 | 1700 | 2100 | 2800 | 3200 | 4200 | 7020 | 9000 | |
| 冷态电流 | A | 15.0 | 18 | 26.6 | 35 | 45.5 | 54 | 71.2 | 75 | 102.4 | 123 | 154 | |
| 消耗功率（冷态） | KW | 3.3 | 3.96 | 5.86 | 7.7 | 10 | 11.9 | 15.6 | 15.6 | 22.5 | 27 | 33.6 | |
| 起 重 能 力 |
钢球 | Kg | 2500 | 3000 | 4500 | 6500 | 7500 | 8500 | 11000 | 12500 | 14500 | 21000 | 26000 |
| 铸铁锭 | 380/200 | 480/250 | 600/400 | 1000/800 | 1300/1000 | 1400/1100 | 1900/1500 | 2300/1800 | 2750/2100 | 3500/2800 | 4800/3800 | ||
| 切料头 | 380/200 | 480/250 | 600/400 | 1000/800 | 1300/1000 | 1400/1100 | 1900/1500 | 2300/1800 | 2750/2100 | 3500/2800 | 3500/2800 | ||
| 铸铁雪屑 | 120/100 | 150/130 | 250/200 | 450/400 | 600/500 | 700/600 | 1100/900 | 1300/1100 | 1600/1350 | 2200/1850 | 2850/2300 | ||
| 设 备 成 套 性 |
电缆连接器 | DL-102 | DL-202 | ||||||||||
| 电缆卷筒 | JTA100-10-2 | JTA200-15-2 | |||||||||||
| 整流控制柜 | STML-4E-C | STML-7E-C | STML-7E-C | STML-9E-C | STML-14E-C | STML-14E-C | STML-19E-C | STML-19E-C | STML-25E-C | STML-32E-C | STML-38E-C | ||
1、强励磁方式，起吊时DC-290V，吊运时DC-220V。
2、起重能力栏中“/”符号上的数字是电磁铁冷态时的起重能力，符号下的数字是热态时的吸重能力。
