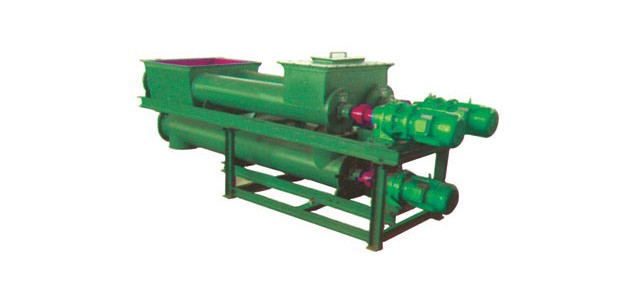

TDG系列粉料稳流定量给料螺旋秤是集粉体物料给料输送、称重计量和定量给料控制为一体，机电一体化的专利产品：能适用于各种工业生产环境的粉体物料连续计量和配料控制系统；采用了多项先进技术，运行可靠，控制精度高；可广泛应于用于建材、冶金、化工等行业的粉体计量工艺环节。
设备组成：
典型系统主要部件有稳流给料螺旋、计量输送螺旋、变频器、荷重传感器、测速传感器和电控系统组成。
性能特点：
给料螺旋距有独特的稳流结构，在整个进料口截面上料粉均匀下沉，不易结拱，不易冲料。
给流给料螺旋与计量螺旋同步调速，稳流给料螺旋物料填充系数为1.0，计量螺旋物料填充系数为0.6，台时产量大范围（1：10）调整时。
重量信号真实，计量精度高。
螺旋叶片选用锰钢材料精工制作，耐磨性强，使用寿命长。
螺旋间隙小，克服回流冲料问题，避免管臂间隙中粘附物料。
密封结构，减少粉粉尘外扬。
稳流给料螺旋和计量输送螺旋之间为软连接，可根据现场要求任意调整水平安装角度。
技术参数：
|
规格型号
|
螺旋直径（mm）
|
流量范围（m5/h）
|
计量精度
|
|
|
单管
|
双管
|
|||
|
TDG20（S）
|
Φ200
|
0.3～5
|
0.6～10
|
优于1%
|
|
TDG25（S）
|
Φ250
|
0.5～8
|
1～16
|
|
|
TDG30（S）
|
Φ300
|
2～15
|
4～30
|
|
|
TDG35（S）
|
Φ350
|
4～22
|
8～45
|
|
|
TDG40（S）
|
Φ400
|
6～30
|
10～60
|
|
|
TDG45（S）
|
Φ450
|
8～45
|
16～90
|
|
|
TDG50（S）
|
Φ500
|
10～70
|
20～140
|
|
